STORZ 攝像頭 22220055 維修案例

一、案例背景

在某次設備例行檢查中，STORZ 攝像頭 22220055 出現異常情況。作為醫療影像系統的關鍵設備，其性能直接影響手術及診療的可視化效果，因此設備科迅速組織專業人員對其進行檢測維修。

二、外觀檢測

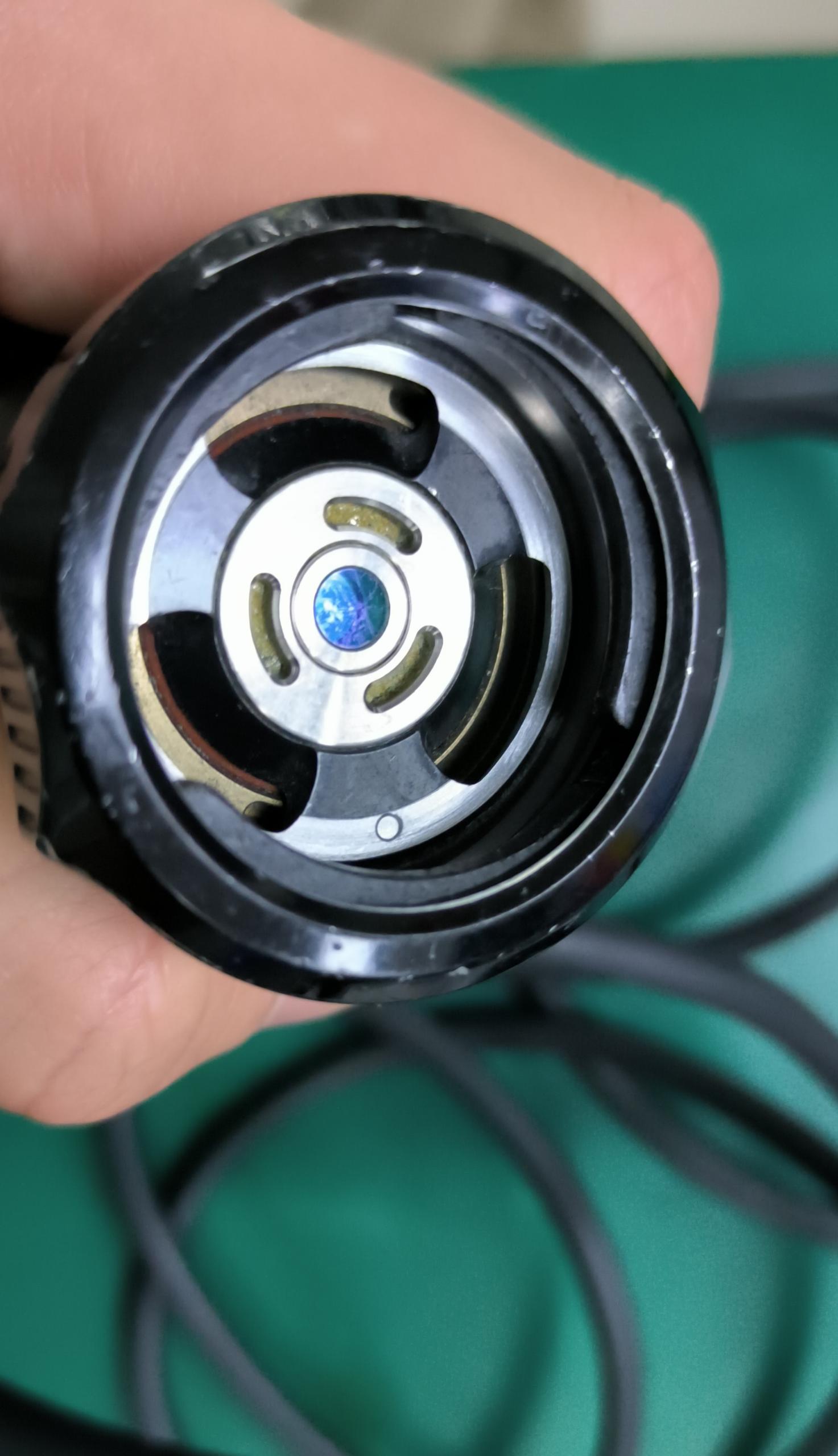

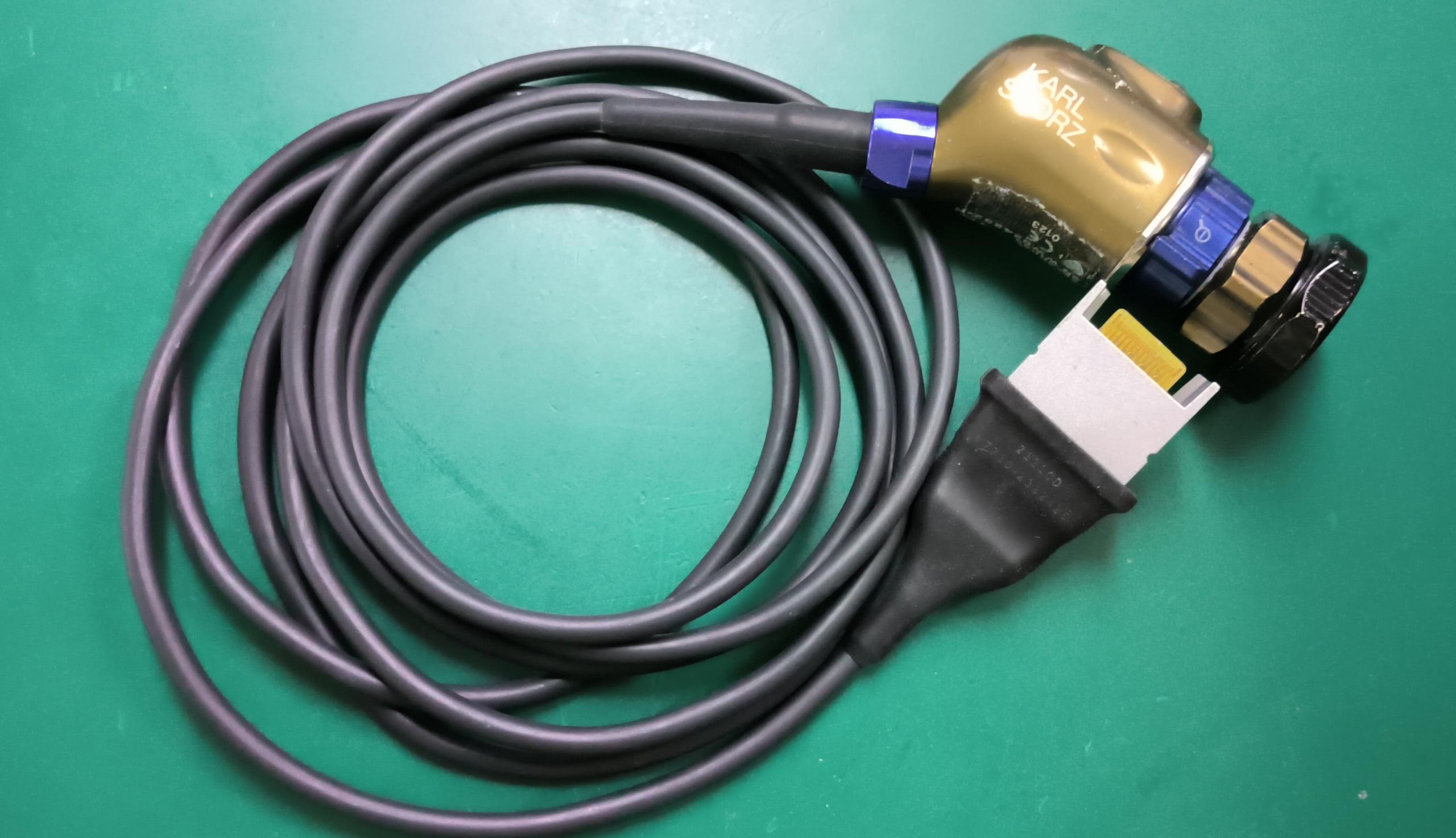

技術人員首先對攝像頭進行全面外觀檢查。攝像頭主體存在正常使用磨損痕跡，主要分布在經常握持和安裝拆卸的部位，屬于設備長期使用的正常現象 。線纜表面呈現輕微老化跡象，外被出現細小裂紋，部分區域韌性下降，但無明顯破損或斷裂。調焦鏡表面狀況較差，鏡片存在嚴重磨損，肉眼可見大量細密劃痕，部分區域甚至出現明顯的磨損凹陷，這無疑會對成像清晰度產生負面影響。

三、故障檢測

四、故障原因分析

對于線纜故障，其內部有多根信號線，負責傳輸圖像數據、控制信號等重要信息。由于長期使用過程中頻繁彎曲、拉扯，線纜內部的信號線逐漸出現破損、斷裂，或連接接頭處的接觸點松動、氧化，導致信號傳輸不穩定，進而出現閃屏、黑屏現象。而調焦鏡表面鏡片嚴重磨損，改變了鏡片原有的光學性能和曲率，光線通過磨損的鏡片后無法準確聚焦成像，致使圖像模糊不清，無法滿足醫療影像清晰顯示的要求。

五、維修方案

1. 更換調焦鏡：選用與 STORZ 攝像頭 22220055 完全適配的原廠調焦鏡，嚴格按照設備拆裝規范，小心拆卸舊的調焦鏡組件，避免對攝像頭其他部件造成損傷。安裝新調焦鏡后，進行精細調試，確保其與攝像頭內部結構精準匹配，能夠正常調節焦距。

2. 更換全新線纜：根據攝像頭型號，采購符合標準的專用線纜。拆卸故障線纜時，注意記錄線纜的連接方式和走向，以便新線纜正確安裝。將全新線纜準確連接攝像頭與影像系統，確保連接牢固，避免松動影響信號傳輸。

3. 整體測試：完成調焦鏡和線纜更換后，再次將攝像頭接入影像系統進行全面測試。檢查畫面是否穩定，有無閃屏、黑屏現象；觀察圖像清晰度，通過對比標準測試圖像，確認圖像模糊問題是否得到徹底解決。同時，對攝像頭的各項功能進行檢測，如焦距調節、白平衡調整等，確保設備恢復正常性能，滿足臨床使用需求。
